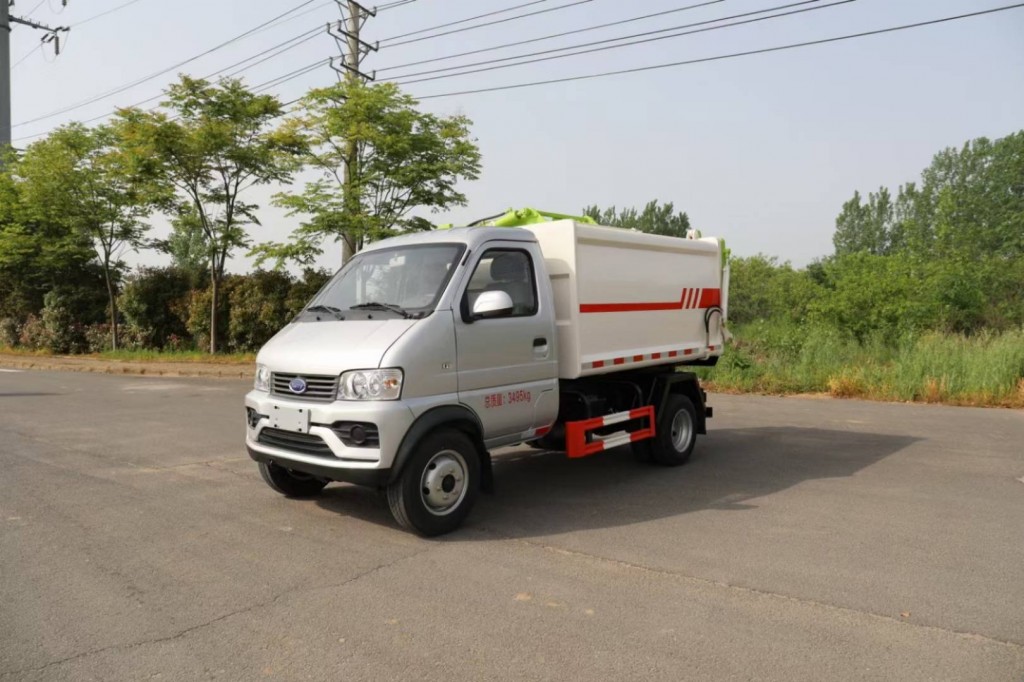

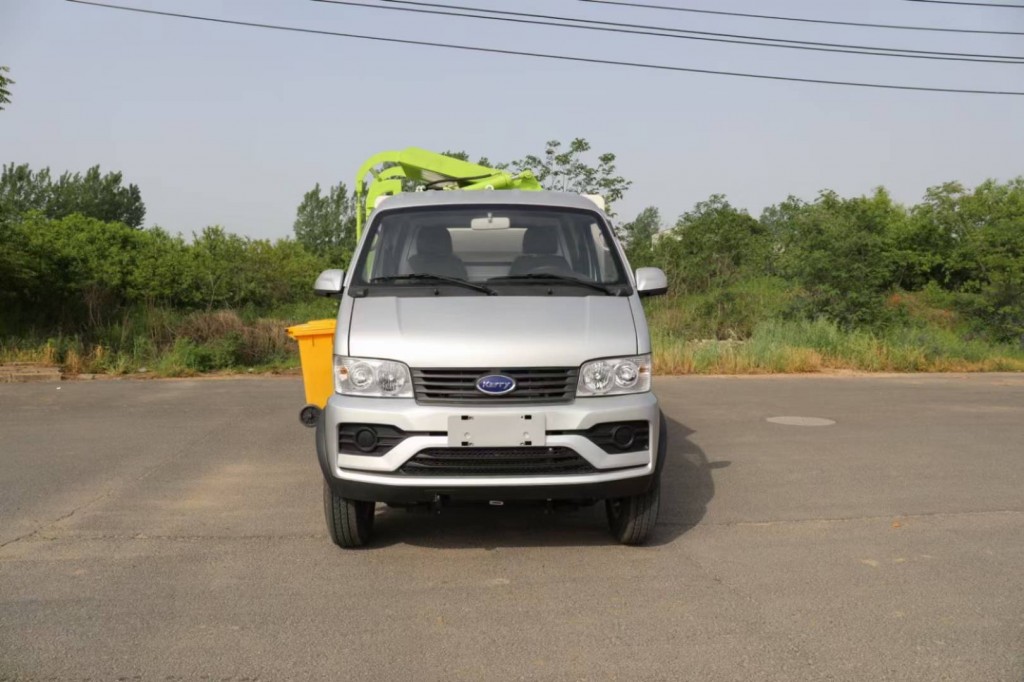

开瑞勾臂垃圾车

开瑞勾臂式垃圾车底盘配置：

采用奇瑞开瑞底盘，2600(mm)轴距，68马力汽油发动机，5档变速箱，外形尺寸4111×1603×1885(mm)。

开瑞勾臂式垃圾车专用配置：

该车采用高新设计可摆动的钩臂，垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便，货厢上带盖(倒垃圾时可翻开)，垃圾车厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理，改装部分与原车底盘为可分离式，维修方便且保持了原车的机动性及行驶性能。 该车结构简单，操作稳定方便，装卸效率高，机械化程度高，并使机构最为省力。

开瑞勾臂式垃圾车工作原理：

勾臂式垃圾车液压油缸动作采用手动液压多路阀控制，液压多路阀控制油缸动作。液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。

齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀(位于驾驶室外后、车箱前部)供油。多路阀工作时使拉臂油缸、锁紧油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。

开瑞勾臂式垃圾车的垃圾装卸方式：

1.将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定;

2.将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准;

3.当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车(注意：保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间);

4.当垃圾箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松开手柄使之回中位，完成垃圾箱体的上车工作，松开取力器，整车可以运输行驶。

5.在卸垃圾前，整车运转达到6个标准气压时挂上取力器，打开垃圾箱后门锁紧装置，在前级二联多路阀处，首先确定锁紧架锁紧垃圾箱体(拉起锁紧钩操作手柄至锁紧位置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备倾斜举起垃圾卸出
